一氧化碳检测报警监控系统解决方案

时间:2009/4/14 16:56:35 点击:5378 产品咨询电话: 010-51292816 13501251758

  核心提示:...

一. 适用对象
本方案适用对象为:
钢铁、焦化、电子、石油、石化、化工、冶金、电力以及其它各种工业环境及其它使用产品一氧化碳的企业或相关场所。
按国家相关法规要求,同时确保安全生产,上述企业应安装做必要的检测报警系统。


二.一氧化碳的危险性介绍


一氧化碳是CO的中文名称,是物质不完全燃烧的产物,它微溶于水,溶于乙醇、苯等多种有机溶剂。工业上主要用于化学合成,如合成甲醇、光气等,还是精炼金属的还原剂。一氧化碳的职业接触有炼钢、炼铁、炼焦、合成氨、合成甲醇、石墨电极制造,印染厂烧毛、内燃机发动、矿井采掘爆破等;非职业接触更为广泛,例如正在烧水的家用热水器,冬季燃煤、燃气取暖等等,都会产生一氧化碳。一氧化碳是广为人知的易燃有毒气体,但由于其具有无色无臭的理化性质,使它的危害不易被觉察,所以它不仅是职业杀手,还是人们日常起居的潜在隐患。

一氧化碳与空气混合能形成爆炸性混合物,遇明火、高热能引起燃烧爆炸。瓶装一氧化碳若遇高热,容器内压增大,有开裂和爆炸的危险。由于一氧化碳有易燃的特性,强氧化剂和碱类是它的禁忌物。如果着火,应立即切断气源;若不能立即切断气源,则不允许熄灭正在燃烧的气体。容器遇热应及时喷水冷却。


对健康的危害

一氧化碳与血红蛋白的结合力比氧大200多倍,吸入后,在血液中与血红蛋白结合,干扰血液携氧能力,造成组织缺氧。开始皮肤灰白,继而皮肤和粘膜微红;严重损坏脑细胞,还会引起继发症,轻者损坏心肌,重者损害锥体或锥体外系统,包括基底神经节。

急性中毒:轻度中毒者出现头痛、头晕、昏睡、耳鸣、心悸、恶心、呕吐、虚脱、腹痛、全身无力等症状;中度中毒者除上述症状外,还有面色潮红、嘴唇樱红、脉快、烦燥、步态不稳、意识模糊、昏迷;重度患者昏迷不醒、瞳孔缩小、肌张力增加、频繁抽搐、大小便失禁等,深度中毒者因呼吸麻痹而死亡。

慢性影响:主要表现为长期反复吸入一定量的一氧化碳,有倦怠、易怒、消化不良等,可引起神经和心血管系统损害。

二. 东方吉华固定式一氧化碳检测系统介绍

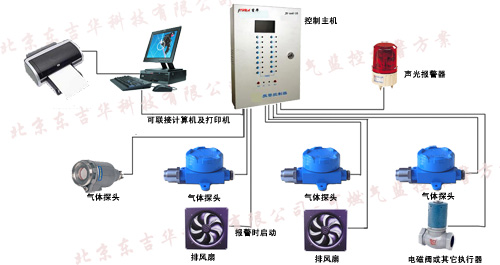

固定式一氧化碳检测仪主要包括CO检测探头和主机两部分,将一氧化碳检测探头安装于需要监测的地点,可以多点监控,并可以联网,通过主机供电并实现控制,根据需要安装排风扇、声光报警器等设备。
报警仪主机可接收检测探头的信号,当测量值达到设定的报警值时,控制主机发出声、光报警,同时输出控制信号(开关量触点输出),提示操作人员及时采取安全处理措施,或自动启动事先连接的控制设备,以保障安全生产。Jh系列报警主机适用于各种工业报警控制,壁挂式安装,安装简单、操作方便,工作状态稳定、测量精度高。

                    一氧化碳探头

                         主机



根据您对成本的要求,我公司可以提供三种型号的一氧化碳检测探头:

低成本方案:


 方案
 探头型号
 简介

1
 经济型低成本方案:
 CGD-I-KCO
 出厂时按用户要求设定报警点,报警时探头为开关量输出,不能显示浓度值,价格低,,但同样能达到泄漏报警的作用。

2
 典型方案
 CGD-I-1CO
 4-20mA输出,可在主机上显示浓度值。在主机(PLC)上任意设报警点,二级/多级报警。

3
 个性化需求方案
 CGD-I-DCO
 4-20mA输出,同时现场和主机上同时显示浓度,现场可带一路开关量输出(出厂设定报警点)





下面对典型方案中一氧化碳探头作详细介绍,另两探头如下需要请电询或直接索取资料,

电话:010-51292816

3.1一氧化碳检测探头参数(CGD-I-1CO型)


检测气体:一氧化碳(CO)
工作温度:基本型:-10℃-~+50℃;
检测范围:0-2000ppm
最大功耗: 25mA(电化学)
输出信号: 4-20mA标准信号输出
连接电缆: 2芯屏蔽电缆
环境湿度:10%-95%RH(非冷凝)
环境压力:ATM±10%
检测精度:±5%F.S
分 辨 率:1ppm
零 漂 移:<0.5%F.S./月
反应时间:<15s
防护等级:IP66
防爆等级:EEx d IIC T6
工作电源:15-30V DC(可由主机提供)


3.2报警控制主机参数
高精度,误差小于0.2%F.s,抗干扰能力好;
接收标准信号:4-20mA、0-10V等;
一至八个通道;
报警点及全部参数可按键设定;
每个通道带二个报警输出;
可设定低上限、下限报警,具有延时报警功能(部分型号);
二线或三线制探头均可,可为探头提供24V供电;
可以对检测探头的数据进行修正,可远程调零点;
可选RS485/232通讯功能,通过计算机设置所有参数,并进行实时监控和通讯。
工作电压  220V AC
输入信号:单路或多路4-20 mA
控制输出:开关量接点输出220VAC,2A
温度范围:0~70℃
湿度范围:10~90% RH(非凝结)
精    度:0.2%F.s(单通道为:0.5%F.s)
安装方式:壁挂式安装
重    量:3kg(多通道)
外形尺寸:350X450X100mm(多通道主机)
根据客户需要,可以配现场数显探头,或开关量探头(参考另外的低成本方案),同时可以选装声光报警器。


四.安装地点与数量
参照《石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999》,有如下相关规定:
生产或使用有毒气体的工艺装置和储运设施的区域内,应按本规范设置有毒气体检测报警仪。
在不正常运行时可能泄漏甲类气体、有毒气体、液化烃的设备或管法兰、阀门组。
有毒气体检测点与释放源的距离宜小于1m。
客户可以根据以上要求确定探头的安装数量,同时参考现场通风、空间高度、现场是否有人等其它因素。
如果没有专业设计院或安全评估公司/设计公司为您提供设计服务,您又不知道具体安装数量和位置,您可以与我们联系,我们为您免费提供相关咨询。电话:010-51292816

五.系统使用、维护及售后服务
 系统安装前我司提供全方位的技术咨询,在安装过程中提供指导和并协助调试,系统运行后提供完善的售后服务,主要包括(以合同为准):
 提供必要的技术支持,发货前作好参数设置与调试工作;
 全部产品免费质保一年;
使用过程中技术支持;
提供一次免费检定提供服务;(具体服务以合同为准)


技术支持电话:010-51292816

友情提示:
本方案是监测一氧化碳泄漏的通用性方案,仅供您参考,您需要根据自己的实际情况来确定对您单位的适用性和可行性。如有疑问欢迎随时电话联系我们,技术支持电话:010-51292816。
